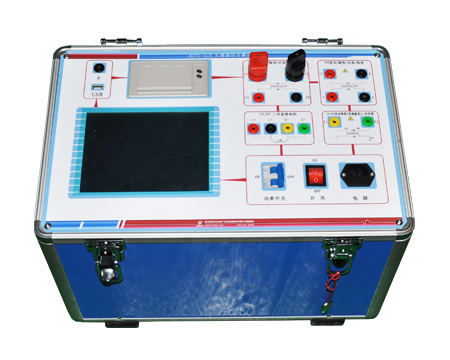

HZTC-415互感器綜合測試儀

CT參數分析儀是按照合眾電氣研發中心參照IEC60044-1/GB1208, IEC60044-2/GB1207，IEC60044-6/GB16847和IEEE C57.13國內外的技術標準而研發生產的 CT參數分析儀，也稱為互感器綜合測試儀和CT分析儀。

CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，CT參數分析儀可測被測電流互感器的最高拐點電壓可以達到8.4KV，CT參數分析儀裝進行互感器的比差與角差校驗，精度高達0.05%，可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響，DGCT-T CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量，是保護類別互感器校驗的好裝備。

CT參數分析儀用于電流互感器的以下試驗：

1）勵磁特性試驗

2）匝數比檢測

3）比差與角差校驗

4）極性校驗

5）二次繞組電阻測量

6）二次負荷測量

7）5%和10%誤差曲線測量

8）CT暫態特性測試與分析

9）CT銘牌自動推斷

10） 拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感等CT 參數的測量。

CT參數分析儀還可用于電壓互感器的以下試驗：

1）PT匝數比檢測

2）PT極性校驗

3）PT二次繞組電阻測量

4）PT二次負荷測量
