電纜故障性質的診斷，所謂診斷電纜故障的性質，就是指確定：故障電阻是高阻還是低阻;是閃絡還是封閉性故障;是接地、短路、斷線，還是它們的混合;是單相、兩相，還是三相故障。用HZXT系列電纜故障測試儀，采用了多種電纜故障的探測方式，應用當代電子技術成果和器件，采用計算機技術及特殊性電子技術，結合武漢市合眾電氣長期研制電纜故障測試儀的成功經驗，而推出的高科技，智能化，功能全的全新電纜故障檢測設備。

  1、電橋法，將被測電纜終端故障相與非故障相端接，電橋兩臂分別接故障相和非故障相，通過調節電阻使得電橋達到平衡，通過公式計算出故障點的距離。

  2、低壓脈沖反射法，測試時向電力電纜的故障相注入低壓脈沖。該脈沖沿電纜傳播到阻抗不匹配點即故障點時，脈沖產生反射回送到測試點由儀器記錄下來，根據發射脈沖與反射脈沖的往返時間差和脈沖在電纜中傳播的波速度，便可計算出故障點離測試點的距離。

  3、脈沖電流法，脈沖電流法是將電纜故障點用高壓擊穿，使用儀器采集并記錄下故障點擊穿產生的電流行波信號，通過分析判斷電流行波信號在測量端和故障點往返一趟的時間來計算故障距離。脈沖電流法采用線性電流耦合器采集電纜中的電流行波信號。

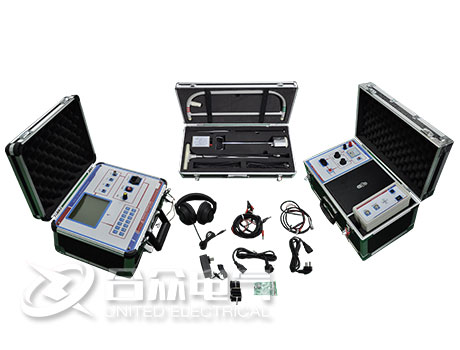

  電纜故障測試儀HZXT系列，是一套綜合性的電纜故障探測儀器，能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜故障。

  常用的電纜故障定點方法

  1、聲測定點法，聲測定點法是電纜故障的主要定點方法，主要用于測量高阻與閃絡性故障，測量時使用高壓設備使故障點擊穿放電，故障間隙放電時產生的機械振動，傳到地面，便聽到“啪、啪”的聲音，利用這種現象可以十分準確地對電纜故障進行定點，缺點是受外界干擾較大。

  2、聲磁法，在向電纜施加沖擊高壓信號使故障點放電時，會在電纜的外皮與大地形成的回路中感應出環流來，這一環流在電纜周圍產生脈沖磁場，在監聽到聲音信號的同時，接受到脈沖磁場信號，即可判斷該聲音是由故障點放電產生的，故障點就在附近。

  3、音頻感應法，音頻感應法一般用于探測故障電阻小于10Ω的低阻故障，探測時，用1 kHz的音頻信號發生器向待測電纜通音頻電流，發出電磁波;然后在地面上用探頭沿被測電纜路徑接收電磁場信號，并將之送入放大器進行放大。

  在電力電纜故障檢測中，應認真、冷靜的分析故障的類型和性質，正確應用查找方法和儀器，多積累故障查找經驗。
