繼電保護測試儀面板布置及功能說明

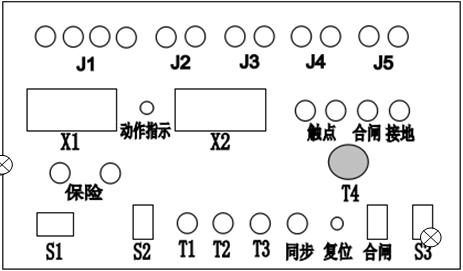

  1、繼電保護測試儀面板布置如圖：

  2、繼電保護測試儀功能說明：

  （1）J1、J2、J3、J4、J5：分別為交流、直流電源及定值輸出端子，如面板所示。

  （2）X1：電壓電流顯示（動作值、返回值、額定值），X2時間顯示（毫秒表）。

  （3）S1：電源插座（帶保險）；S2：電源開關；S3：固定輸出開關。

  （4）T1：電源輸出選擇旋鈕；T2：定值輸出選擇旋鈕；T3：觸點狀態選擇旋鈕（其中○表示可以用燈來判斷動作值及返回值，Ⅰ表示常開觸點通電延時合，Ⅱ表示常開觸點斷電延時開，Ⅲ表示常閉觸點通電延時開，Ⅳ表示常閉觸點斷電延時合）；T4：電源輸出大小調節旋鈕。

  （5）觸點：被校驗繼電器觸點的接線端子。

  繼電保護測試儀注意：測量繼電器觸點動作時間斷電器觸點不能有外來電源，且本儀器觸點有能與J1、J2、J3、J4、J5短路。

  （6）繼電保護測試儀合閘：重合閘繼電器的合閘信號發出端。

  （7）動作指示：觸點動作時的指示（若接常開觸點，其動作后指示燈由滅轉亮；若接常閉觸點，其動作后指示燈由亮轉滅表示觸點動作）。

  （8）同步：控制電源輸出的電壓或電流的通斷，對繼電器進行額定值的沖擊試驗。

  （9）繼電保護測試儀復位：對毫秒表進行清零。
