真空斷路器預防性試驗方法：

1、絕緣電阻測量

1) 試驗周期為定期、大修后。

2) 使用2500V數字兆歐表測量斷口和有機物制成的提升桿的絕緣電阻，在常溫下不應低于下表中的規定。

額定電壓：35kv；絕緣電阻值，大修后2500MΩ，運行中1000MΩ。

3) 使用1000V數字兆歐表測量合閘接觸器和分、合閘電磁鐵線圈的絕緣電阻，絕緣電阻值不應小于2MΩ。

2、測量合閘接觸器和分、合閘電磁鐵線圈的直流電阻

1) 試驗周期為定期、大修后。

2) 直流電阻值應符合制造廠規定

3、交流耐壓試驗

1) 試驗周期為大修后、必要時。

2) 斷路器在合、分閘狀態下分別進行斷路器對地、斷口及相間交流耐壓試驗。時間1分鐘，試驗電壓按 DL/T593規定值。真空滅弧室斷口間的試驗在試驗中不應發生貫穿性放電。

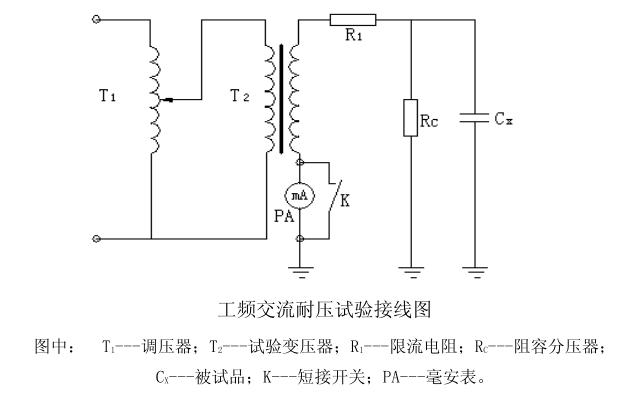

3)試驗接線圖如下：

4)更換或干燥后的絕緣提升桿必須進行耐壓試驗。

5)進行輔助回路和控制回路交流耐壓試驗，試驗電壓 2kV。耐壓試驗后的絕緣電阻值不應降低。

4、測量每相導電回路電阻

1) 試驗周期為定期、大修后

2) 采用不小于 100A 直流電壓降法測量。

3) 大修后電阻值應符合制造廠的規定

4) 運行中電阻值不大于1.2倍出廠值。

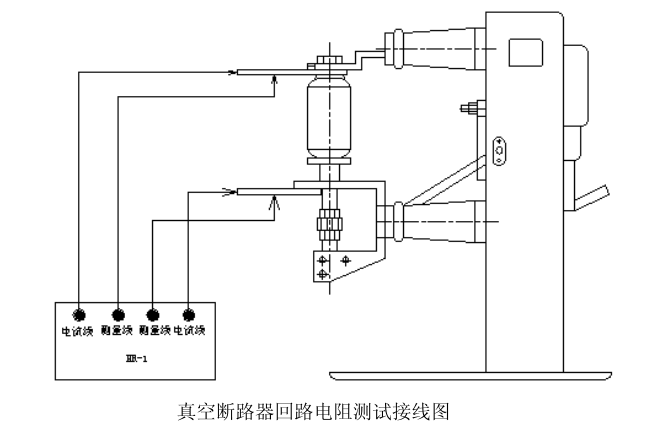

5)試驗接線圖如下：

5、斷路器的動作特性試驗

1) 試驗周期為大修后

2) 在額定操作電壓下進行。

3) 斷路器的合、分閘時間，分、合閘同期性，觸頭開距，合閘時的彈跳過程應符合制造廠的規定。

6、操動機構合閘接觸器和分、合閘電磁鐵的最低動作電壓試驗

1) 試驗周期為大修后。

2) 采用突然加壓法進行試驗。

3) 操動機構分、合閘電磁鐵或合閘接觸器端子上的最低動作電壓應在操作電壓額定值的 30%~65%間。

4) 在使用電磁機構時，合閘電磁鐵線圈通流時的端電壓為操作電壓額定值的 80%(關合電流峰值等于及大于 50kA 時為 85%)時應可靠動作。

5) 進口設備按制造廠規定。

7、檢查動觸頭上的軟聯結夾片

大修后檢查動觸頭上的軟聯結夾片應無松動。
