真空開關真空度測試試驗

真空度降低的原因

(1)滅弧室內部材料含氣釋放

(2)滅弧室漏氣：滅弧室密封質量、機械沖擊

真空度檢測方法

(1)火花計法一準確度低，人為、環境影響因素大；

(2)觀察法一準確度低，人為、環境影響因素大；

(3)交流耐壓法一無法定量，不能作出預判斷；

(4)真空度測試儀法；

(5)真空度在線監測：電光變換法、耦合電容法、壓力傳感法。

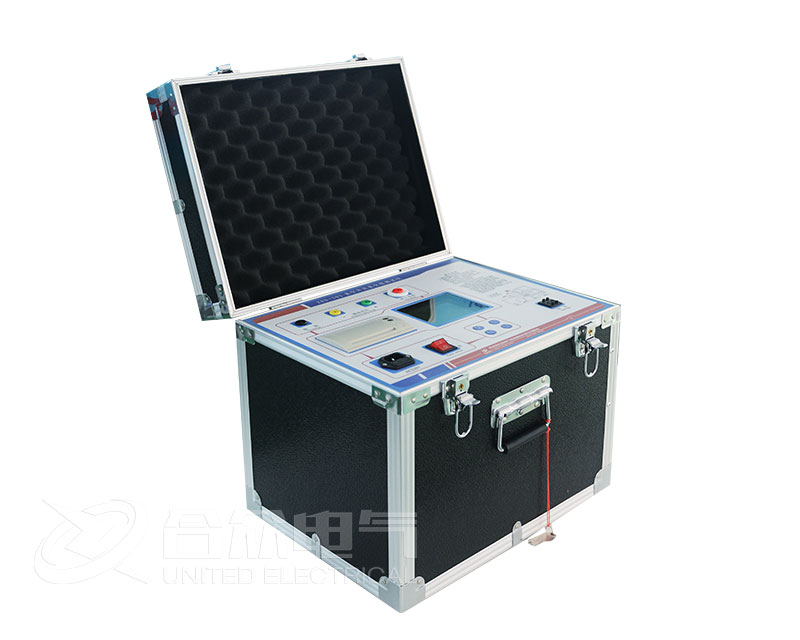

真空度測試儀基本原理

磁控放電法一高壓脈沖和磁場脈沖同時作用于真空滅弧室，使之內部產生脈沖磁控放電現象，產生離子電流，測量離子電流并與已知的電流一真空度曲線比較，得出真空度。

試驗方法的差別：

(1)離子電流取值方法一峰值方法、積分方法；

(2)磁場線圈形式一固定式、纏繞式、對折式；

(3)內存曲線數量一粗分、細分。

測試精度問題

日前測量范圍0-10-4Pa，可達到10級；

現場測試注意事項：

(1)滅弧室表面應擦拭干凈；

(2)磁場線圈盡量貼近滅弧室；

(3)連續重復測試同一滅弧室，數據可能不準；

(4)測試完成后，儀器應放電。

測試結果處理建議：

不能完全排除交流耐壓試驗，應結合使用；

測試結果10-4Pa數量級及以下，合格；

測試結果在10-3Pa數量級，加強監測；

測試結果10-2Pa數量級及以上，建議更換。
