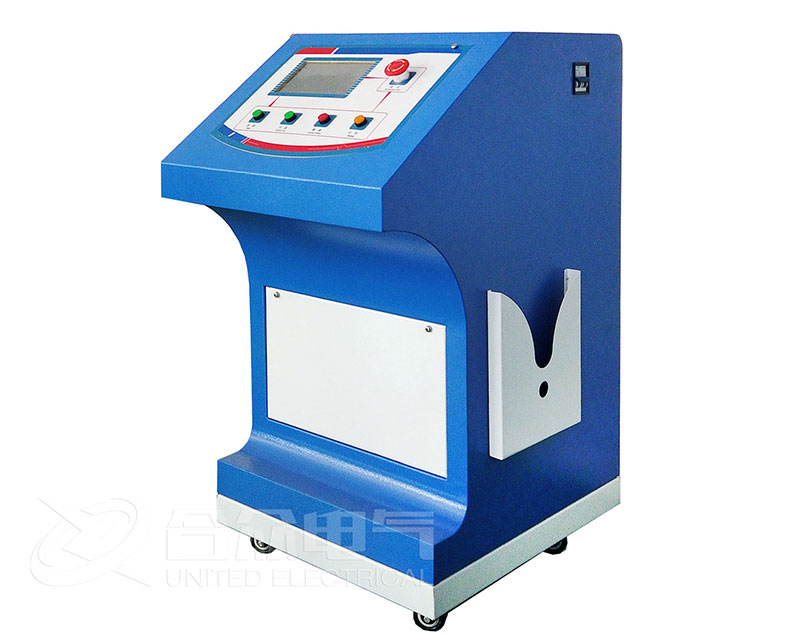

大電流發生器，有JT型可移動式結構，也有箱式一體式結構，還有大型的分體式結構設計?？刂撇糠钟蓛x表指示燈和操作板組成，儀表指示燈板分大、小量程的兩塊電流表和大小量程的選擇開關（鈕子開關），綠色指示燈指的是電源信號，紅色指示燈指的是工作信號。操作面板由啟動按鈕（綠色）、停止按鈕（紅色）以及工作系統組成。各行各業在電氣調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制，根據試驗需求，設計可滿足長時間試驗要求。

大電流發生器常被稱為： 大電流發生器、大電流設備、升流器、智能大電流發生器、程控大電流發生器、全自動大電流發生器，溫升大電流發生器，溫升試驗裝置，大電流試驗設備。

大電流發生器使用方法操作步驟：

1、在試驗前，儀器必須有良好接地。

2、接通電源將控制臺輸出端與發生器輸人端相接,儀表與儀表相接，此時升流器等待升流。

3、順時針均勻旋轉調壓器，注意控制臺上輸出電流指示,直到所需的大電流。

4、試驗過程中，一旦發現不正常現象，應立即切斷電源，查明原因后再進行試驗。

5、試驗完畢，必須將調壓器回零，按空氣開關切斷電源，切斷工作電源，方向拆除試驗接線，以保證安全。

6、使用環境：環境溫度：—10℃—40℃，產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所，工作電源：220V/380V ±10% 50HZ。

大電流發生器使用注意事項：

1、新安裝和長時間不用的大電流發生器，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。

2、使用時應緩慢均勻升流，搬運時應避免過大的震動。

3、調壓器與電刷接觸表面應保持清潔，視情況有90%酒精蘸棉紗擦拭干凈。

4、使用中升流變壓器和操作臺必須可靠接地，以保證安全。

5、設備是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱。

6、設備應置于清潔、通風、干燥的室內保存。
